1030nm 200mW 100KHz DFB بٹر فلائی لیزر ڈیوڈ

1030nm 200mW 100KHz DFB Butterfly Laser Diode ہائی پاور، تنگ لائن وِڈتھ DFB بٹر فلائی پیکیج لیزر ڈائیوڈ ہے، فائبر لیزرز کے لیے بیج کے ذرائع کے طور پر یا درست اسپیکٹرل پیمائش کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

1. خلاصہ:

1030nm 200mW 100KHz DFB Butterfly Laser Diode ہائی پاور، تنگ لائن وِڈتھ DFB بٹر فلائی پیکج لیزر ڈائیوڈ ہے، فائبر لیزرز کے لیے بیج کے ذرائع کے طور پر یا درست اسپیکٹرل پیمائش کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔

2. خصوصیات:

• 200mW ہائی آؤٹ پٹ پاور؛

• 100kHz سے نیچے تنگ لکیر کی چوڑائی؛

• PM فائبر 18dB ہائی PER سے آگے؛

• 14PIN بٹر فلائی پیکیج؛

• اندرونی تھرمو الیکٹرک ہیٹ پمپ اور مانیٹر فوٹوڈیوڈ؛

• فیلڈ سے ثابت شدہ اعلی وشوسنییتا۔

وشوسنییتا:Telcordia GR-468۔ RoHS

3. درخواستیں:

• لیزرز کے لیے بیج کا ذریعہ؛

• سپیکٹروسکوپی؛

• آپٹیکل سینسنگ۔

4. مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر	علامت	کم از کم	زیادہ سے زیادہ	یونٹ
LD ریورس کرنٹ	آئی آر	-	2	V
ایل ڈی فارورڈ کرنٹ	اگر	-	500	ایم اے
MPD ریورس وولٹیج	VMPD	-	20	V
تھرمو الیکٹرک کولر وولٹیج	وی ٹی ای سی	-	4.8	V
تھرمو الیکٹرک کولر کرنٹ	آئی ٹی ای سی	-	2.5	A
آپریٹنگ کیس کا درجہ حرارت	ٹی سی	-45	70	℃
اسٹوریج کا درجہ حرارت	TSTG	-40	85	℃
ذخیرہ کرنے کی نمی	-	5	85	RH
الیکٹرو سٹیٹک ڈسچارج (ESD)	وی ای ایس ڈی	-	500	V
لیڈ سولڈرنگ درجہ حرارت	STEMP	-	260	℃
لیڈ سولڈرنگ کا وقت	STIME		10	سیکنڈ

5. الیکٹرو آپٹیکل خصوصیات (25 ℃ لیزر درجہ حرارت):

پیرامیٹر	علامت	حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λc	TL = 15～35℃ CW	1028	1030	1032	nm
آپٹیکل آؤٹ پٹ پاور	پی او	TL=25℃	-	200	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	TL=25℃	-	45	70	ایم اے
آپریٹنگ وولٹیج	وی او پی	POP = 200mW(CW)	-	-	2.5	V
آپریٹنگ کرنٹ	آئی او پی	POP = 200mW(CW)	-	300	500	ایم اے
لکیر کی چوڑائی	Δλ	-	-	30	100	KHz
سائیڈ موڈ دبانے کا تناسب	ایس ایم ایس آر	-	-	40	-	ڈی بی
پولرائزیشن ختم ہونے کا تناسب	ER	-	18	-	-	ڈی بی
درجہ حرارت طول موج گتانک	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD ذمہ داری	IMON/POP	@-5V تعصب وولٹیج	1	-	30	μA/mW
تھرمسٹر مزاحمت	آر ٹی ایچ	-	9.5	10	10.5	KΩ

6. آپٹیکل فائبر کی تفصیلات:

پیرامیٹرز	تفصیل
فائبر کی قسم	پی ایم 980
پگٹیل کی قسم	900μm ڈھیلی ٹیوب
پگٹیل کی لمبائی	1.2±0.1m
کنیکٹر کی قسم	ایف سی/اے پی سی

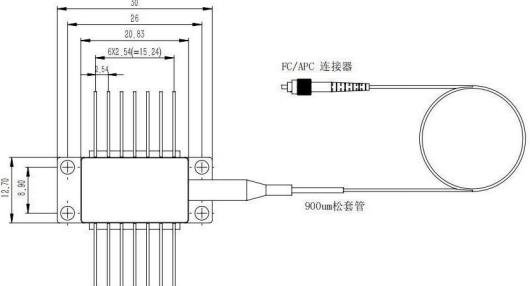

7. پیکج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

قسم 2

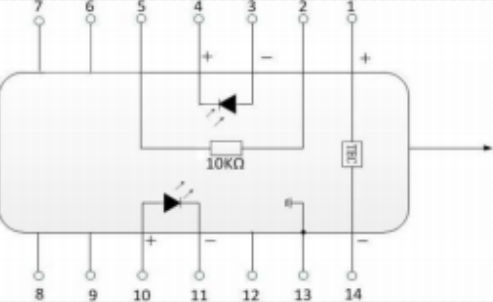

پن	تفصیل	پن	تفصیل
1	TEC(+)	14	TEC(-)
2	تھرمسٹر	13	کیس گراؤنڈ
3	پی ڈی مانیٹر انوڈ (-)	12	این سی
4	PD مانیٹر کیتھوڈ (+)	11	لیزر کیتھوڈ (-)
5	تھرمسٹر	10	لیزر انوڈ (+)
6	این سی	9	این سی
7	این سی	8	این سی
