1064nm 200mW DFB بٹر فلائی لیزر ڈائیوڈ

1064nm 200mW DFB Butterfly Laser Diode ایک تنگ لائن وڈتھ لیزر ہے جس کی لائن وِڈتھ 100kHz ہے اور 200mW تک کی آؤٹ پٹ پاور ہے، جو فائبر لیزر سیڈ سورسز اور لیڈر میں بڑے پیمانے پر استعمال ہوتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

1064nm 200mW DFB Butterfly Laser Diode 100kHz کی لائن وِڈتھ اور 200mW تک کی آؤٹ پٹ پاور کے ساتھ ایک تنگ لائن وِڈتھ لیزر ہے، جو فائبر لیزر سیڈ سورسز اور لِڈر میں بڑے پیمانے پر استعمال ہوتا ہے۔

1064nm 200mW DFB بٹر فلائی لیزر ڈائیوڈ کی خصوصیات

200mW ہائی آؤٹ پٹ پاور؛

فیلڈ ثابت اعلی وشوسنییتا؛

Hi1060 SM یا PM980-HP فائبر پگٹیل؛

14PIN تتلی پیکج؛

اندرونی تھرمو الیکٹرک ہیٹ پمپ اور مانیٹر فوٹوڈیوڈ؛

وشوسنییتا:Telcordia GR-468۔ RoHS

1064nm 200mW DFB Butterfly Laser Diode ایپلی کیشنز:

لیزرز کے لیے بیج کا ذریعہ؛

سپیکٹروسکوپی؛

آپٹیکل سینسنگ۔

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر	علامت	کم از کم	زیادہ سے زیادہ	یونٹ
زیادہ سے زیادہ آپریٹنگ وولٹیج	V	-	2.5	V
زیادہ سے زیادہ آپریٹنگ کرنٹ	I	-	500	ایم اے
MPD ریورس وولٹیج	VMPD	-	20	V
تھرمو الیکٹرک کولر وولٹیج	وی ٹی ای سی	-	4.8	V
تھرمو الیکٹرک کولر کرنٹ	آئی ٹی ای سی	-	1.8	A
آپریٹنگ کیس کا درجہ حرارت	ٹی سی	-20	60	℃
اسٹوریج کا درجہ حرارت	TSTG	-40	85	℃
ذخیرہ کرنے کی نمی	-	5	85	RH
الیکٹرو سٹیٹک ڈسچارج (ESD)	وی ای ایس ڈی	-	500	V
لیڈ سولڈرنگ درجہ حرارت	STEMP	-	260	℃
لیڈ سولڈرنگ کا وقت	STIME		10	سیکنڈ

الیکٹرو آپٹیکل خصوصیات (25 ℃ لیزر درجہ حرارت):

پیرامیٹر	علامت	حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λc	TL=15～35℃ CW	1062	1064	1066	nm
آپٹیکل آؤٹ پٹ پاور	پی او	TL=25℃	-	200	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	TL=25℃	-	45	70	ایم اے
آپریٹنگ وولٹیج	وی او پی	IOP = 200mA(CW)	-	-	2.5	V
آپریٹنگ کرنٹ	آئی او پی	IOP = 200mA(CW)	-	300	500	ایم اے
-3dB سپیکٹرل چوڑائی	Δλ	-	-	0.03	-	nm

سائیڈ موڈ دبانے کا تناسب	ایس ایم ایس آر	-	-	40	-	ڈی بی
پولرائزیشن ختم ہونے کا تناسب	ER	-	18	-	-	ڈی بی
درجہ حرارت طول موج گتانک	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD ذمہ داری	IMON/POP	@-5V تعصب وولٹیج	1	-	30	μA/mW
تھرمسٹر مزاحمت	آر ٹی ایچ	-	9.5	10	10.5	KΩ

آپٹیکل فائبر کی تفصیلات:

پیرامیٹرز	تفصیل
فائبر کی قسم	Hi1060 یا PM980
پگٹیل کی قسم	900μm ڈھیلی ٹیوب
پگٹیل کی لمبائی	1.0±0.1m
کنیکٹر کی قسم	ایف سی/اے پی سی

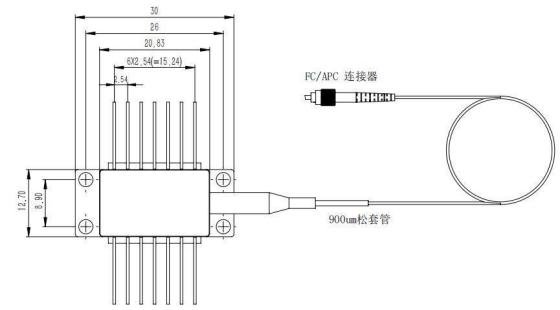

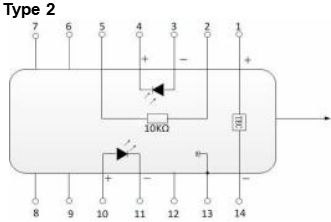

پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر):

پن	تفصیل	پن	تفصیل
1	TEC(+)	14	TEC(-)
2	تھرمسٹر	13	کیس گراؤنڈ
3	پی ڈی مانیٹر انوڈ (-)	12	این سی
4	PD مانیٹر کیتھوڈ (+)	11	لیزر کیتھوڈ (-)
5	تھرمسٹر	10	لیزر انوڈ (+)
6	این سی	9	این سی
7	این سی	8	این سی

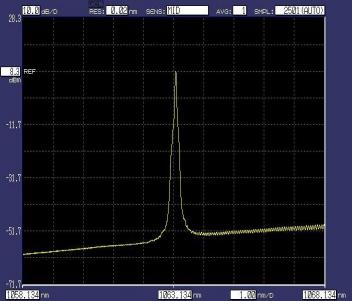

عام آپٹیکل سپیکٹرم

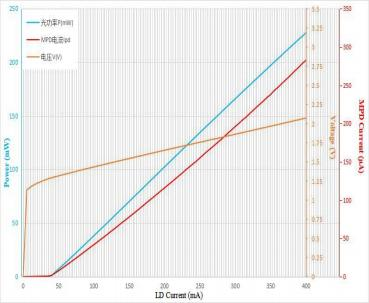

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25℃)

آرڈر کی معلومات:

بی ایف ایل ڈی	-XXXX	-X	ایکس ایکس	-XX	X
لیزر کی قسم	طول موج	آؤٹ پٹ پاور	فائبر کی قسم	کنیکٹر	پن آؤٹ
ڈی ایف بی	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN قسم 2 حسب ضرورت (10PIN)

مثال کے طور پر:BFLD-1060-2HSM-FA (آرڈر کی معلومات: 1064nm DFB بٹر فلائی لیزر ڈائیوڈ 200mW آؤٹ پٹ پاور کے ساتھ، اور SM Hi1060 فائبر FC/APC کنیکٹر کے ساتھ، PIN-OUT ٹائپ 2 ہے)۔
