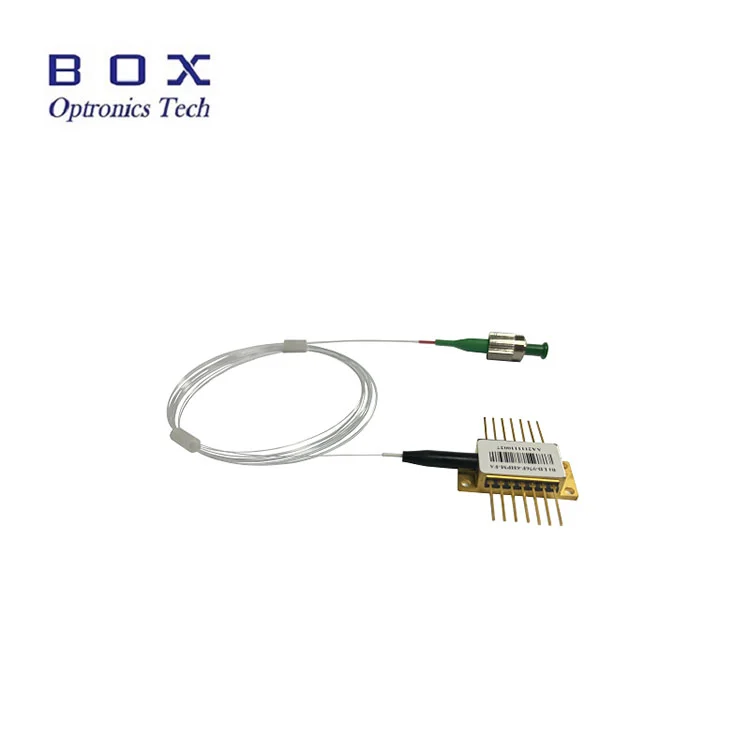

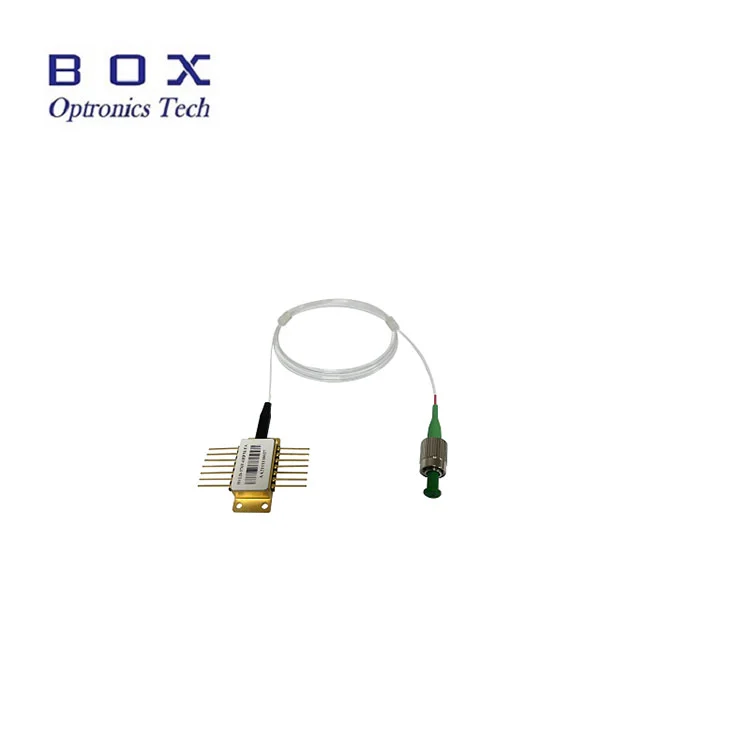

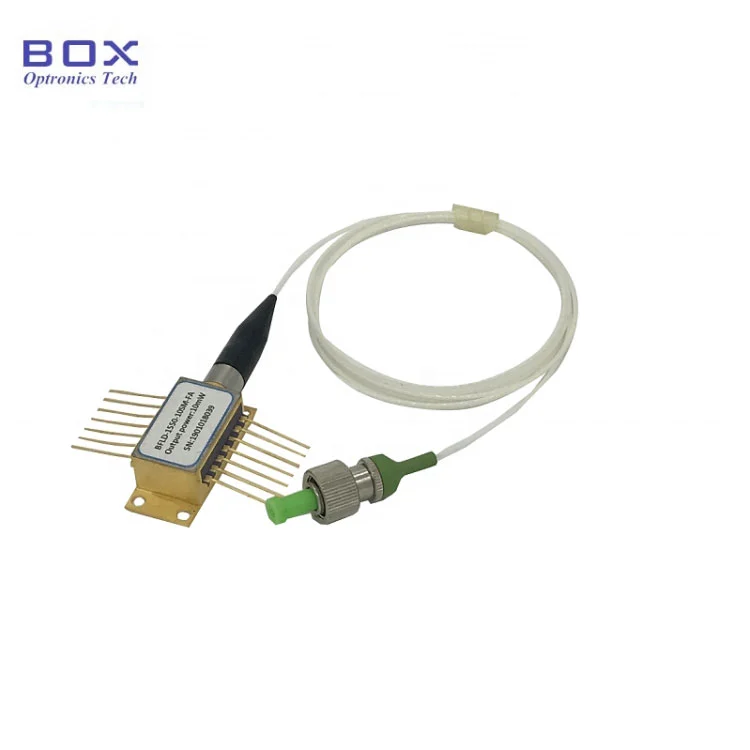

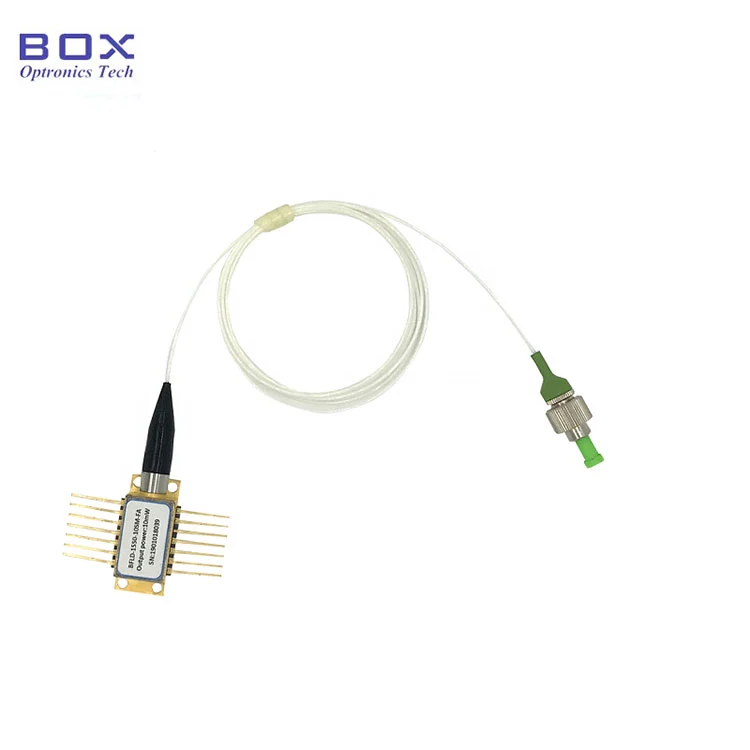

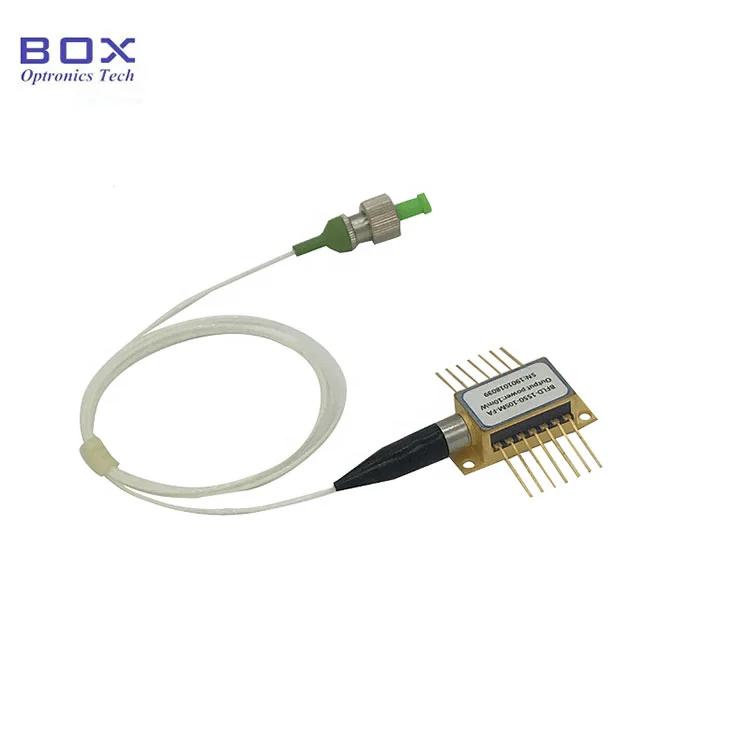

باکس اوپٹرونکس 14pin BTF پیکیج میں 1550nm DFB تنگ لائن وڈتھ لیزر ڈایڈڈ فراہم کرتا ہے۔ یہ آلات 100 میگاواٹ تک انتہائی مستحکم سی ڈبلیو کارکردگی اور لائن وڈتھ کی پیش کش کرتے ہیں<100KHz. SM fiber and PM fiber pigtail are optional. They have built-in TEC coolers and monitor PDs. Side-mode suppression ratio is >40db. وہ آپٹیکل سینسنگ اور آپٹیکل مواصلات میں کثرت سے استعمال ہوتے ہیں۔
باکس اوپٹرونکس 14pin BTF پیکیج میں 1550nm DFB تنگ لائن وڈتھ لیزر ڈایڈڈ فراہم کرتا ہے۔ یہ آلات 100 میگاواٹ تک انتہائی مستحکم سی ڈبلیو کارکردگی اور لائن وڈتھ <100kHz کی پیش کش کرتے ہیں۔ ایس ایم فائبر اور وزیر اعظم فائبر پگٹیل اختیاری ہیں۔ ان کے پاس بلٹ میں ٹی ای سی کولر ہیں اور PDs کی نگرانی کریں۔ سائیڈ موڈ دبانے کا تناسب> 40db ہے۔ وہ آپٹیکل سینسنگ اور آپٹیکل مواصلات میں کثرت سے استعمال ہوتے ہیں۔
● 1550nm DFB لیزر ؛
● تنگ لائن وڈتھ <100kHz ؛
m 100mw اعلی آؤٹ پٹ پاور ؛
T TEC اور مانیٹر PD میں بلٹ ان ؛
● وشوسنییتا: ٹیلکورڈیا GR-468۔ RoHS
● لیدر ؛
● ونڈ ریڈار ؛
● آپٹیکل فائبر سینسنگ ؛
● مربوط مواصلات۔
| پیرامیٹر | علامت | حالت | منٹ | ٹائپ | زیادہ سے زیادہ | یونٹ |
| سینٹر طول موج | LC | tl = 15 ～ 35 ℃ qu | 1545 | 1550 | 1555 | nm |
| آپٹیکل آؤٹ پٹ پاور | کے بعد | - | 100 | 150 | - | میگاواٹ |
| دہلیز موجودہ | ith | - | - | - | 50 | ایم اے |
| آپریٹنگ وولٹیج | جی ٹی سی | PO = 10MW (CW) | - | - | 2.5 | V |
| آپریٹنگ کرنٹ | IOP | PO = 10MW (CW) | - | 650 | 800 | ایم اے |
| سپیکٹرل لائن وڈتھ | lw | FWHM | - | - | 100 | KHz |
| ایم پی ڈی کی ذمہ داری | imon / pop | - | 1 | - | 30 | μa/میگاواٹ |
| سائیڈ موڈ دبانے کا تناسب | ایس ایم ایس آر | CW | 40 | - | - | ڈی بی |
| آپٹیکل تنہائی | - | -10 |
40
|
-
|
-
|
ڈی بی |
|
| TEC سیٹ درجہ حرارت | ts | - | 15 | - | 35 | ℃ |
| تھرمسٹر کرنٹ | آئی ٹی سی | - | - | - | 0.5 | ایم اے |
| تھرمسٹر مزاحمت | rth | tl = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC موجودہ | آئی ٹی ای سی | tl = 25 ℃ ، tc = 70 ℃ | - | - | 1.5 | A |
| ٹیک وولٹیج | vtec | tl = 25 ℃ ، tc = 70 ℃ | - | - | 3.5 | V |
| ٹی ای سی کی گنجائش | ΔT | TC = 70 ℃ | - | - | 50 | ℃ |
| طول موج کا بہاؤ (EOL) | △ λ | 25 سال سے زیادہ عمر کا تجربہ کیا | - | - | ± 0.1 | nm |
| طول موج کے درجہ حرارت کا گتانک | dl/dt | TEC درجہ حرارت 15 ℃ سے 35 ℃ پر | - | 0.1 | - | NM/℃ |
| طول موج موجودہ ماڈلن گتانک | ITR | 200-800MA | 0.2 | - | 0.4 | GHZ/MA |
شپنگ سے پہلے تمام مصنوعات کا تجربہ کیا گیا ہے۔
تمام مصنوعات کی 1 سال کی وارنٹی ہے۔ (معیار کی ضمانت کی مدت کے بعد مناسب بحالی کی خدمت کی فیس وصول کرنا شروع ہوگئی۔)
ہم آپ کے کاروبار کی تعریف کرتے ہیں اور فوری طور پر 7 دن کی واپسی کی پالیسی پیش کرتے ہیں۔ (اشیاء وصول کرنے کے 7 دن بعد) ؛
اگر آپ ہمارے اسٹور سے جو چیزیں خریدتے ہیں وہ مکمل معیار کی نہیں ہے ، تو وہ یہ ہے کہ وہ مینوفیکچررز کی وضاحتوں کے لئے الیکٹرانک طور پر کام نہیں کرتے ہیں تو ، انہیں متبادل یا رقم کی واپسی کے لئے صرف ہمارے پاس واپس کریں۔
اگر اشیاء عیب دار ہیں تو ، براہ کرم ہمیں ترسیل کے 3 دن کے اندر مطلع کریں۔
رقم کی واپسی یا متبادل کے لئے کوالیفائی کرنے کے لئے کسی بھی چیز کو ان کی اصل حالت میں واپس کرنا ضروری ہے۔
خریدار تمام شپنگ لاگت کے لئے ذمہ دار ہے۔
س: سائیڈ - موڈ دبانے کا تناسب کیا پہنچ سکتا ہے؟
A: یہ 40db سے زیادہ ہے۔ اگر آپ کی زیادہ ضروریات ہیں تو ، براہ کرم یہ چیک کرنے کے لئے ہم سے رابطہ کریں کہ آیا حسب ضرورت دستیاب ہے یا نہیں۔
س: مجھے اتنی تنگ لائن وڈتھ کی ضرورت نہیں ہے۔ کیا آپ کے پاس وسیع تر کے ساتھ کچھ ہے؟
A: یقینا 200-400KHz ، 600kHz ، XXMHz ... براہ کرم ہمارے ساتھ چیک کریں۔
