980nm پمپ لیزر سبکیریئر پر چپ کے ساتھ پلانر تعمیر کا استعمال کرتا ہے۔ ہائی پاور چپ ہرمیٹک طور پر ایک ایپوسی فری اور فلوکس فری 14 پن تتلی پیکیج میں مہر لگا دی گئی ہے اور اس میں تھرمسٹر ، تھرمو الیکٹرک کولر ، اور مانیٹر ڈایڈڈ سے لیس ہے۔ 980nm پمپ لیزر اخراج کی طول موج کو "لاک" کرنے کے لئے ایف بی جی استحکام کا استعمال کرتا ہے۔ یہ ایک شور سے پاک تنگ بینڈ سپیکٹرم فراہم کرتا ہے ، یہاں تک کہ درجہ حرارت ، ڈرائیو کرنٹ ، اور آپٹیکل آراء میں بھی تبدیلیوں کے تحت۔ یہ آپٹیکل مواصلات نیٹ ورکس میں استعمال ہونے والے فائبر یمپلیفائر کے لئے روشنی کا ذریعہ ہے۔ آپٹیکل فائبر یمپلیفائر کی اہم اقسام ای ڈی ایف اے اور ایف آر اے ہیں۔

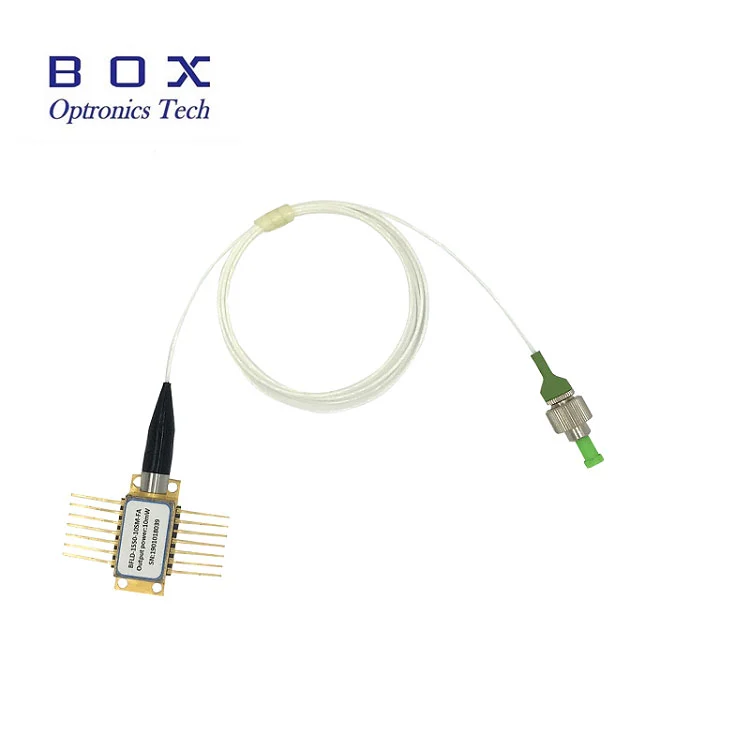

طول موج کو مستحکم کرنے کے لئے 976nm 700MW پمپ لیزر ڈایڈڈ کا گریٹنگ ہائ 1060 فائبر پگٹیل میں واقع ہے۔ یہ 14pin BTF لیزر ڈایڈڈ 700MW تک کنک فری آؤٹ پٹ پاور کے ساتھ دستیاب ہے۔ زیادہ سے زیادہ ایل ڈی فارورڈ کرنٹ <1200mA ہے۔ اس کا pigtail 900um ڈھیلے ٹیوب یا صرف ننگے فائبر کے ساتھ دستیاب ہے۔
700 میگاواٹ تک کنک فری آپریٹنگ پاور ؛

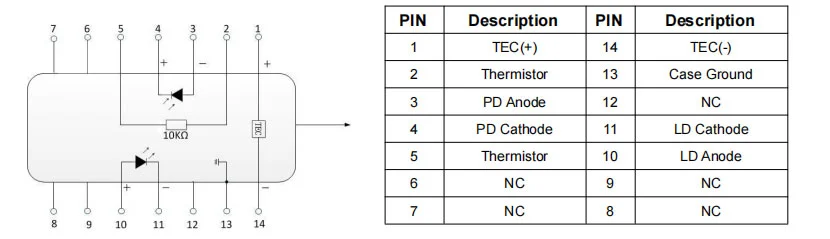

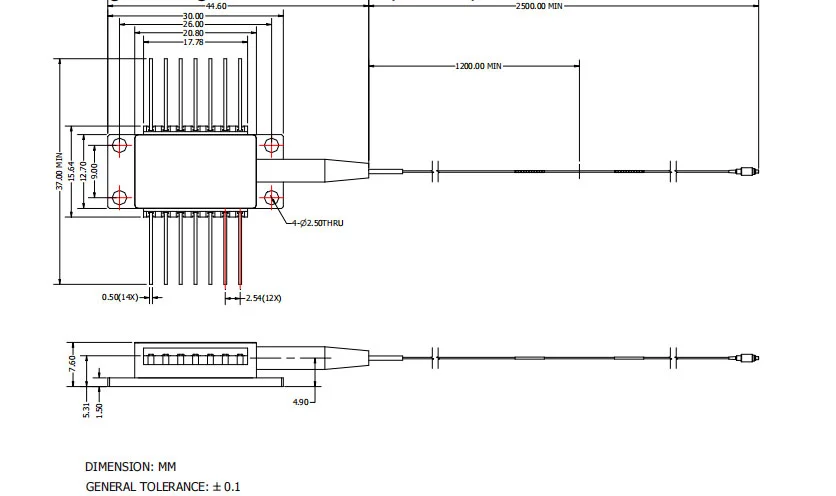

S ایم ایس فائبر کے ساتھ ایپوسی فری ، اور فلوکس فری 14 پن تتلی پیکیج ؛
● فائبر بریگ گریٹنگ استحکام ؛
● طول موج کا انتخاب دستیاب ہے۔
● مربوط تھرمو الیکٹرک کولر ، تھرمسٹر ، اور مانیٹر ڈایڈڈ۔
end گھنے طول موج ڈویژن ملٹی پلیکسنگ (DWDM) ایربیم ڈوپڈ فائبر یمپلیفائرز (ای ڈی ایف اے) ؛
pump پمپ گنتی EDFA فن تعمیرات میں کمی ؛
long بہت لمبی دوری کی کیبل ٹیلی ویژن (سی اے ٹی وی) تنوں اور بہت ہی نوڈ گنتی کی تقسیم۔
| پیرامیٹر | علامت | منٹ | ٹائپ | زیادہ سے زیادہ | یونٹ | نوٹ |
| ایل ڈی حد موجودہ | ith | - | 60 | 100 | ایم اے | CW |
| آؤٹ پٹ پاور | پی ایف | - | - | 700 | میگاواٹ | اگر (بول) <1000MA |
| LD فارورڈ کرنٹ | اگر | - | 1100 | 1200 | ایم اے | پی ایف = ریٹیڈ پاور |
| کنک فری پاور | pkink | 450 | - | - | میگاواٹ | > = 1.2*ریٹیڈ پاور |
| کنک فری کرنٹ | ikink | > = 1.2*اگر (بول) | ایم اے | [1] | ||
| LD فارورڈ وولٹیج | vf | - | - | 2.5 | V | پی ایف = ریٹیڈ پاور |
| سینٹر طول موج | LC | 973 | 974 | 975 | nm | چوٹی ، پی ایف = ریٹیڈ پاور |
| LC | 975 | 976 | 977 | |||
| چوٹی طول موج کا رخ | △ λp/△ tamb | - | - | 0.02 | NM/℃ | ٹی: ایف بی جی ٹیمپ۔ |
| سپیکٹرم کی چوڑائی | △ λ | - | - | 1 | nm | rms@-13db |
| سپیکٹرم استحکام | -0.5 | - | 0.5 | nm | پی ایف = ریٹیڈ پاور ، ٹی = 60s | |
| ذمہ داری کی نگرانی کریں | ویکسینیشن | - | 8 | 20 | / میگاواٹ تھا | VPD = 5V ، PF = ریٹیڈ پاور |
| ذمہ داری کے استحکام کی نگرانی کریں | - | - | 20 ٪ | - | @آپریٹنگ درجہ حرارت | |
| تاریک موجودہ کی نگرانی کریں | ID | - | - | 50 | نا | VPD = 5V |
| TEC موجودہ | آئی ٹی ای سی | - | - | 2 | A | tcase = 75 ℃ |
| ٹیک وولٹیج | vtec | - | - | 3.5 | V | tcase = 75 ℃ |
| ٹی ای سی کی بجلی کی کھپت | P | - | - | 5 | W | tcase = 75 ℃ |
| پاور استحکام> 20 میگاواٹ 10-20 میگاواٹ 3.5-10MW |
- | - | - |
0.2 0.5 1 |
ڈی بی | چوٹی سے چوٹی ، ٹی = 60s ، ڈی سی سے 50 کلو ہرٹز سیمپلنگ ، ٹی سی = 25 ℃ |
| ٹریکنگ کی خرابی | TE | -0.5 | - | 0.5 | ڈی بی | TC = -5 ~ 75 ℃ ، [2] کا حوالہ دیا گیا |
| تھرمسٹر مزاحمت | rth | 9.5 | 10 | 10.5 | کوہم | tstg = 25 ℃ |
| تھرمسٹر بی مستقل | Bth | - | 3900 | - | k | tstg = 25 ℃ |
شپنگ سے پہلے تمام مصنوعات کا تجربہ کیا گیا ہے۔
تمام مصنوعات کی 1-3 سال کی وارنٹی ہے۔ (معیار کی ضمانت کی مدت کے بعد مناسب بحالی کی خدمت کی فیس وصول کرنا شروع ہوگئی۔)
ہم آپ کے کاروبار کی تعریف کرتے ہیں اور فوری طور پر 7 دن کی واپسی کی پالیسی پیش کرتے ہیں۔ (اشیاء وصول کرنے کے 7 دن بعد) ؛
اگر آپ ہمارے اسٹور سے جو چیزیں خریدتے ہیں وہ مکمل معیار کی نہیں ہے ، تو وہ یہ ہے کہ وہ مینوفیکچررز کی وضاحتوں کے لئے الیکٹرانک طور پر کام نہیں کرتے ہیں تو ، انہیں متبادل یا رقم کی واپسی کے لئے صرف ہمارے پاس واپس کریں۔
اگر اشیاء عیب دار ہیں تو ، براہ کرم ہمیں ترسیل کے 3 دن کے اندر مطلع کریں۔
رقم کی واپسی یا متبادل کے لئے کوالیفائی کرنے کے لئے کسی بھی چیز کو ان کی اصل حالت میں واپس کرنا ضروری ہے۔
خریدار تمام شپنگ لاگت کے لئے ذمہ دار ہے۔
س: میں کس کنیکٹر کی قسم کا انتخاب کرسکتا ہوں؟
A: FC/ APC ؛ ایس سی/ اے پی سی ؛ کنیکٹر کے بغیر ...
س: کیا ڈھیلے ٹیوب دستیاب ہے؟
A: باکس اوپٹرونکس پگٹیل فائبر کی حفاظت کے لئے 900um ڈھیلے ٹیوب فراہم کرسکتے ہیں۔
