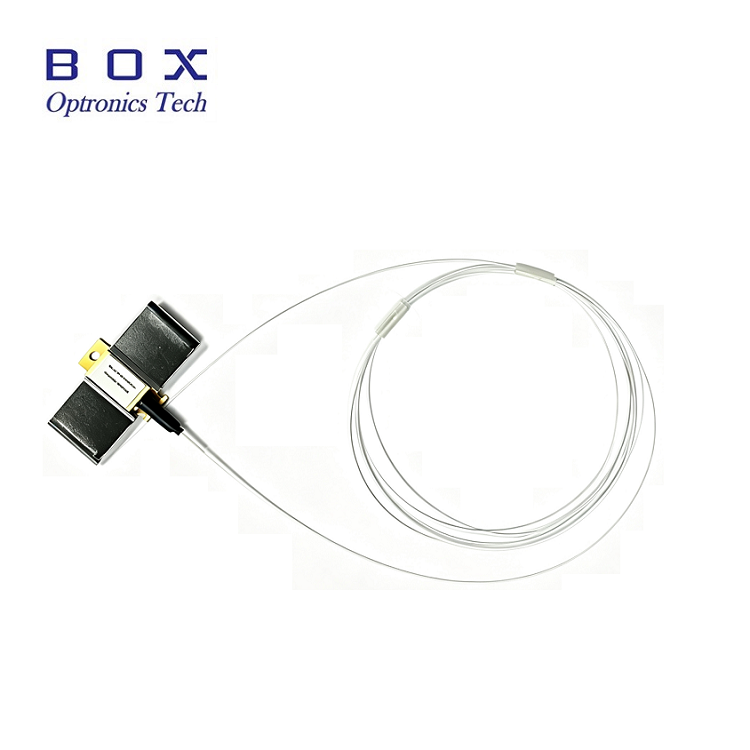

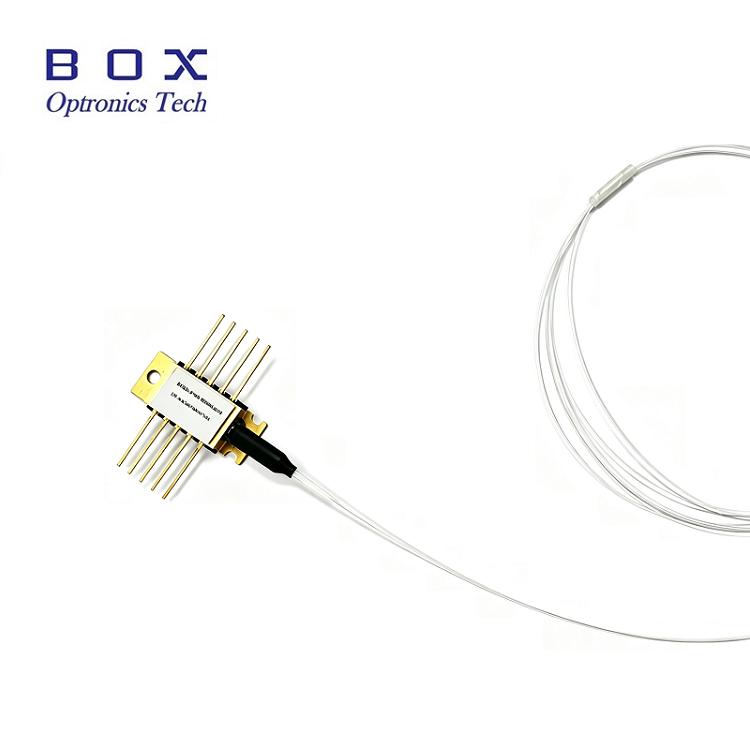

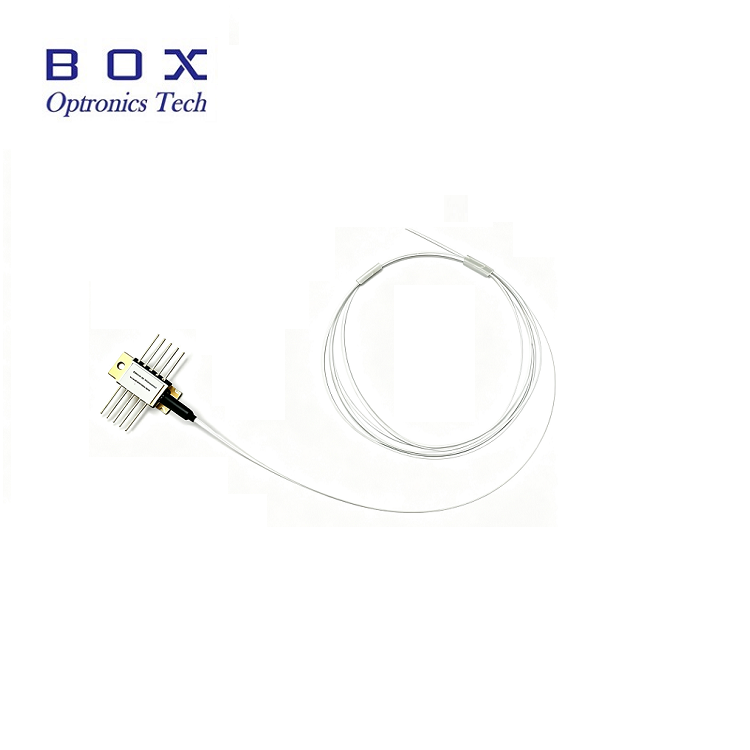

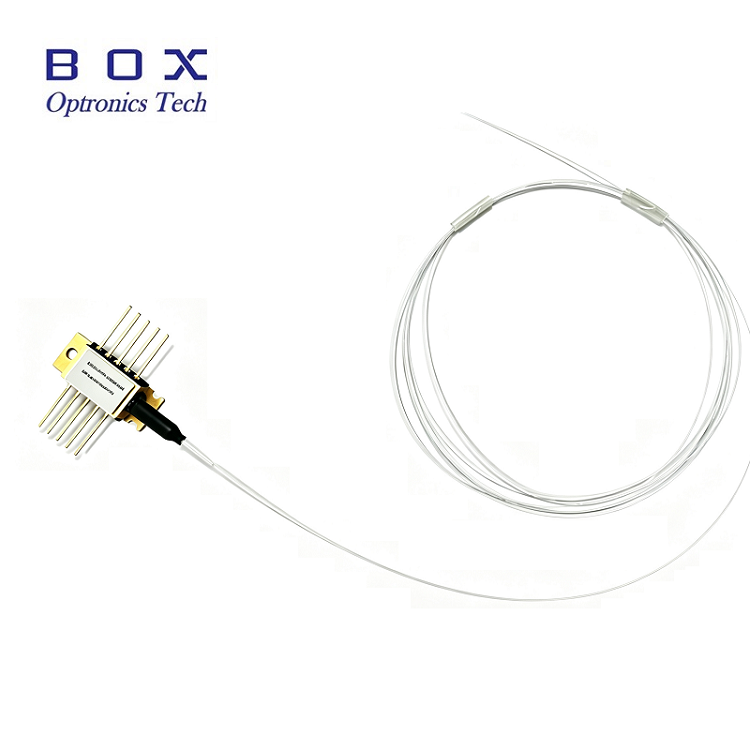

980nm 10pin منی بٹر فلائی کولڈ پمپ لیزر ڈائیوڈ ماڈیول

Box Optronics کے 980nm 10pin منی بٹر فلائی کولڈ پمپ لیزر ڈائیوڈ ماڈیول کی بے مثال کارکردگی کو دریافت کریں – DWDM EDFA اور طویل فاصلے کے CATV سسٹمز میں ہائی پاور، ویو لینتھ-مستحکم پمپنگ کے لیے آپ کا حتمی حل۔ اعلی درجے کی FBG اسٹیبلائزیشن کے ساتھ انجینئرڈ، یہ ہرمیٹک طور پر سیل شدہ ماڈیول 974nm یا 976nm پر اخراج کو قطعی طور پر بند کرتا ہے، مختلف درجہ حرارت اور ڈرائیو کرنٹ میں بھی 600mW تک کنک فری آؤٹ پٹ فراہم کرتا ہے۔ اس کا مربوط TEC، تھرمسٹر، اور مانیٹر ڈائیوڈ غیر معمولی ٹریکنگ ایرر اور پاور استحکام کو یقینی بناتا ہے، جب کہ SM/PM فائبر کے ساتھ epoxy سے پاک 10-pin Butterfly پیکیج قابل اعتماد، شور سے پاک آپریشن کی ضمانت دیتا ہے۔ سسٹم انٹیگریٹرز اور نیٹ ورک انجینئرز کے لیے ڈیزائن کیا گیا ہے جو غیر سمجھوتہ اسپیکٹرم کنٹرول اور سب سے زیادہ دستیاب طاقتوں کا مطالبہ کرتے ہیں، یہ ماڈیول پمپ کی گنتی کو کم کرتا ہے، کولنگ کی پیچیدگی کو کم کرتا ہے، اور ایمپلیفائر کی عمر بڑھاتا ہے۔ Telcordia GR-468 کی تعمیل اور موزوں طول موج کے انتخاب کے لیے ٹرسٹ باکس آپٹرونکس – کیونکہ ہر ملی واٹ آپ کے اگلی نسل کے آپٹیکل نیٹ ورکس میں اہمیت رکھتا ہے۔ اپنے بنیادی ڈھانچے کو ثابت شدہ، فیلڈ کے لیے تیار پمپنگ ٹیکنالوجی کے ساتھ بلند کرنے کے لیے ابھی آرڈر کریں جو -20°C سے 75°C تک مسلسل کارکردگی فراہم کرتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

1. پروڈکٹ کی تفصیل:

980nm 10pin منی بٹر فلائی کولڈ پمپ لیزر ڈائیوڈ ماڈیول ہرمیٹک طور پر ایپوکسی فری اور فلوکس فری 10 پن بٹر فلائی پیکج میں سیل کیا گیا ہے اور بلٹ ان تھرمسٹر، تھرمو الیکٹرک کولر اور مانیٹر ڈائیوڈ ہے۔

980nm 10pin منی بٹر فلائی کولڈ پمپ لیزر ڈائیوڈ ماڈیول اخراج طول موج کو ”لاک“ کرنے کے لیے FBG اسٹیبلائزیشن کا استعمال کرتا ہے۔ یہ شور سے پاک تنگ بینڈ سپیکٹرم فراہم کرتا ہے، یہاں تک کہ درجہ حرارت، ڈرائیو کرنٹ، اور آپٹیکل فیڈ بیک میں تبدیلی کے باوجود۔ طول موج کا انتخاب ان ایپلی کیشنز کے لیے دستیاب ہے جو سب سے زیادہ دستیاب طاقتوں کے ساتھ سپیکٹرم کنٹرول میں اعلیٰ ترین کارکردگی کی ضرورت ہوتی ہے۔ یہ ماڈیول Telcord ia GR-468-CORE ضرورت میں بیان کردہ تعمیل کرتا ہے۔

2. مصنوعات کی خصوصیات:

کنک فری آپریٹنگ پاور 400mW یا 600mW؛

SM Hi1060 یا PM980 فائبر کے ساتھ 10-پن تتلی پیکج؛

فائبر بریگ گریٹنگ اسٹیبلائزیشن، طول موج کا انتخاب دستیاب ہے۔

انٹیگریٹڈ تھرمو الیکٹرک کولر، تھرمسٹر اور مانیٹر ڈائیوڈ۔

3. درخواستیں:

گھنے طول موج ڈویژن ملٹی پلیکسنگ (DWDM) ایربیم ڈوپڈ فائبر یمپلیفائر (EDFA)؛

پمپ کی تعداد میں کمی EDFA فن تعمیر؛

بہت لمبی دوری کے کیبل ٹیلی ویژن (CATV) کے تنوں اور بہت زیادہ نوڈ کاؤنٹ ڈسٹری بیوشن۔

4. مطلق زیادہ سے زیادہ درجہ بندی:

پیرامیٹر	علامت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ	نوٹس
آپریٹنگ کیس کا درجہ حرارت	TCASE	-20	-	75	℃	-
اسٹوریج کا درجہ حرارت	TSTG	-40	-	85	℃	2000 گھنٹے
ایل ڈی فارورڈ کرنٹ	اگر	-	-	1100	ایم اے	-
LD ریورس کرنٹ	آئی آر	-	-	10	uA	-
ایل ڈی ریورس وولٹیج	وی آر	-	-	2	V	-
PD فارورڈ کرنٹ	آئی پی ڈی	-	-	-10	ایم اے	-
PD ریورس وولٹیج	وی پی ڈی	-	-	20	V	-
ٹی ای سی کرنٹ	آئی ٹی ای سی	-	-	2	A	-
TEC وولٹیج	وی ٹی ای سی	-	-	3.0	V	-
فائبر موڑ کا رداس	-	30	-	-	ملی میٹر	-
رشتہ دار نمی	آر ایچ	0	-	95%	-	نان کنڈینسنگ
لیڈ سولڈرنگ کا وقت	-	-	-	10	دوسرا	260℃
فائبر محوری پل فورس	-	-	-	5	N	-
فائبر سائیڈ پل فورس	-	-	-	2.5	N	-

5. الیکٹرو آپٹیکل خصوصیات (25 ℃ لیزر درجہ حرارت):

پیرامیٹرز	علامت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ	نوٹس
ایل ڈی تھریشولڈ کرنٹ	آئی ٹی ایچ		90	110	ایم اے	سی ڈبلیو
آؤٹ پٹ پاور	پی ایف		400		mW	اگر (BOL)<900mA
آؤٹ پٹ پاور	پی ایف		600		mW	اگر(BOL)<1000mA
ایل ڈی فارورڈ کرنٹ	اگر			1200	ایم اے	پی ایف = ریٹیڈ پاور
Kink مفت طاقت	PKINK	700			mW	>= 1.2*ریٹیڈ پاور
Kink مفت کرنٹ	IKINK	>= 1.2*اگر (BOL)			ایم اے	[1]
ایل ڈی فارورڈ وولٹیج	وی ایف			2.5	V	پی ایف = ریٹیڈ پاور
مرکز طول موج	λC	973	974	975	nm	چوٹی، پی ایف = ریٹیڈ پاور
مرکز طول موج	λC	975	976	977	nm	چوٹی، پی ایف = ریٹیڈ پاور
چوٹی طول موج کا رخ	△λp/△ٹامب			0.02	nm/℃	T: FBG درجہ حرارت۔
سپیکٹرم کی چوڑائی	△λ			2	nm	RMS@-13dB
سپیکٹرم استحکام		-0.5		0.5	nm	PF=ریٹیڈ پاور، t=60s
ذمہ داری کی نگرانی کریں۔	IM/PF		1	20	uA/mW	VPD=5V،PF=ریٹیڈ پاور
ذمہ داری کے استحکام کی نگرانی کریں۔				20%		@ تمام آپریٹنگ درجہ حرارت
تاریک کرنٹ کی نگرانی کریں۔	ID			50	nA	VPD=5V
ٹی ای سی کرنٹ	آئی ٹی ای سی			1.5	A	TCASE=75℃
TEC وولٹیج	وی ٹی ای سی			3.0	V	TCASE=75℃
TEC ماڈیول بجلی کی کھپت	P			5	W	TCASE=75℃
پاور استحکام>20mW 10-20mW3.5-10mW				0.20.51	ڈی بی	چوٹی سے چوٹی، t=60s، DC سے 50kHz نمونے لینے، TC=25℃
ٹریکنگ کی خرابی۔	ٹی ای	-0.5		0.5	ڈی بی	TC=-5~75℃، حوالہ دیا گیا [2]
تھرمسٹر مزاحمت	آر ٹی ایچ	9.5	10	10.5	کوہم	TSTG=25℃
تھرمسٹر بی مستقل	بی ٹی ایچ		3900		k	TSTG=25℃

نوٹس:

[1] کنک کرنٹ کو کرنٹ کے طور پر بیان کیا گیا ہے جو لکیری فٹ سے روشنی کا انحراف بمقابلہ کرنٹ سلوپ (dL/dI) +/-50% سے زیادہ ہے

[2] ٹریکنگ کی خرابی کی وضاحت دیے گئے کیس کے درجہ حرارت پر کی جاتی ہے، یہ فائبر پاور میں تبدیلی ہے، ایک مستقل مانیٹر کرنٹ پر، کیس 25℃ پر ماپا جانے والی قدر کے مقابلے

6. آپٹیکل فائبر کی تفصیلات:

پیرامیٹرز	تفصیل
فائبر کی قسم	Hi1060 یا PM980 فائبر
پگٹیل کی قسم	ننگے فائبر
پگٹیل کی لمبائی	2.0±0.2m
کنیکٹر کی قسم	بغیر

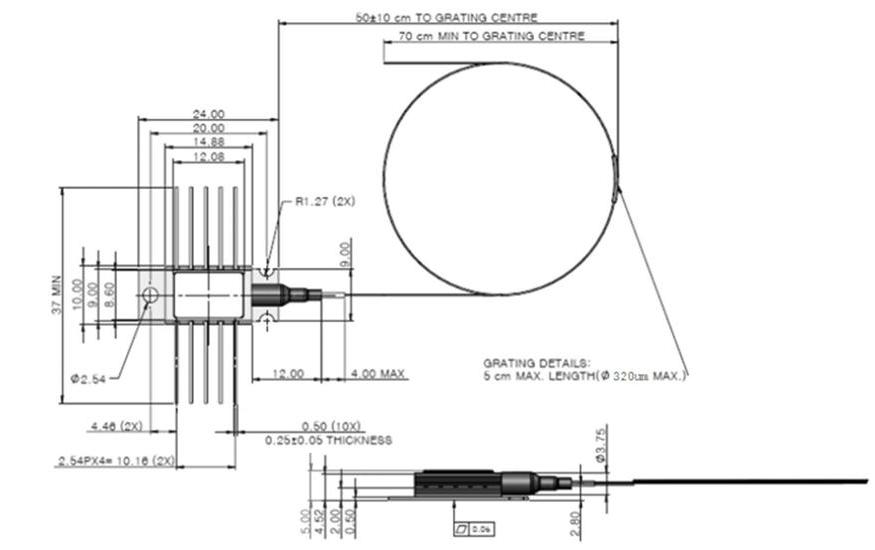

7. پیکج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر):

980nm 10pin mini butterfly cooled pump laser diode module

پن	تفصیل	پن	تفصیل
1	TEC(+)	10	TEC(-)
2	تھرمسٹر	9	کیس گراؤنڈ
3	PDAnode	8	این سی
4	پی ڈی کیتھوڈ	7	ایل ڈی کیتھوڈ
5	تھرمسٹر	6	ایل ڈی انوڈ

8. آرڈرنگ کی معلومات:

بی ایف ایل ڈی	-XXXF	-XX	ایکس ایکس	-X	ایکس ایکس	X
لیزر	طول موج	آؤٹ پٹ پاور	فائبر کی قسم	پیکج	کنیکٹر کی قسم	ڈھیلی ٹیوب
پمپ لیزر	974:974nm976:976nm	4H: 400mW6H: 600mW	ایس ایم: سنگل موڈ پی ایم: پولرائزیشن کو برقرار رکھنا	-H: 10PINNull: 14PIN	FA : FC/APCSA : SC/APCN0: صفر	نل: ننگے فائبر 1: ڈھیلی ٹیوب
