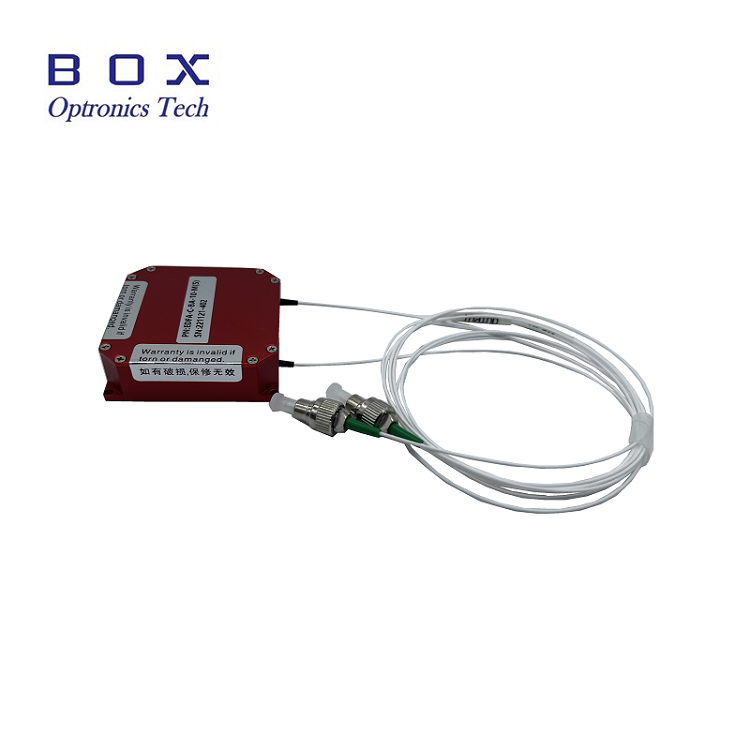

سی بینڈ ایربیم ڈوپڈ فائبر چھوٹے سگنل یمپلیفائر

کام کرنے کا اصول

ایربیم ڈوپڈ فائبر PA یمپلیفائر کا بنیادی جزو ہے ، جو فائبر کور میں نایاب ارتھ عنصر ایربیم (ER) کو ڈوپ کرکے آپٹیکل سگنلز کو بڑھا دیتا ہے۔ ایربیم آئنوں میں توانائی کی سطح کا ایک خاص ڈھانچہ ہوتا ہے ، اور جب پمپ لائٹ سے پرجوش ہوتا ہے تو ، وہ کم توانائی کی سطح سے اعلی توانائی کی سطح میں منتقل ہوجاتے ہیں۔ جب سگنل لائٹ ایربیم ڈوپڈ فائبر سے گزرتی ہے تو ، اعلی توانائی کے ایربیئم آئنوں کو اسی مرحلے ، تعدد اور پولرائزیشن کی حالت کے ساتھ فوٹونز کو سگنل لائٹ کے طور پر خارج کرنے کی ترغیب دی جاتی ہے ، اس طرح سگنل لائٹ کی شدت میں اضافہ ہوتا ہے اور بڑھاپے کو حاصل ہوتا ہے۔

پمپ لائٹ ایک روشنی کا ذریعہ ہے جو ایربیم آئنوں کے لئے توانائی مہیا کرتا ہے ، عام طور پر سیمیکمڈکٹر لیزرز (جیسے 980nm یا 1480nm طول موج لیزرز) کا استعمال کرتے ہیں۔ پمپ لائٹ ایربیم ڈوپڈ فائبر میں داخل ہونے کے بعد ، یہ ایربیم آئنوں کے ساتھ بات چیت کرتا ہے ، جس کی وجہ سے وہ اعلی توانائی کی سطح میں منتقلی کا سبب بنتے ہیں۔ یہ اعلی توانائی والے ایربیم آئن سگنل لائٹ کی وسعت کو حاصل کرتے ہوئے محرک اخراج کے ذریعے سگنل لائٹ سے مماثل فوٹون تیار کرتے ہیں۔ یہ پمپنگ میکانزم PA یمپلیفائر کو سگنل لائٹ کو براہ راست بجلی کے اشاروں میں تبدیل کیے بغیر بڑے آپٹیکل سگنلز کا اخراج کرنے کے قابل بناتا ہے۔

بڑھا ہوا سگنل کے معیار کو یقینی بنانے کے ل PA ، PA یمپلیفائر ایربیئم ڈوپڈ ریشوں کی ساخت کو بہتر بنا کر ، مناسب پمپ لائٹ طول موج اور طاقتوں اور دیگر اقدامات کا انتخاب کرکے شور کو کم کرتے ہیں۔ شور کے اعداد و شمار کو ≤ 4.5db پر کنٹرول کیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ یمپلیفائر سگنل کو بڑھاوا دیتے ہوئے ایک اچھا سگنل ٹو شور تناسب برقرار رکھتا ہے ، اس طرح سگنل کے معیار کو بہتر بناتا ہے۔

درخواست کے منظرنامے

فائبر آپٹک مواصلات کے نظام میں ، فائبر آپٹک لنکس میں آپٹیکل سگنلز کے نقصان کی تلافی کے لئے سی-بینڈ ایربیم ڈوپڈ فائبر چھوٹے سگنل یمپلیفائر استعمال کیے جاتے ہیں ، جس سے مواصلات کے نظام کی ٹرانسمیشن فاصلے اور صلاحیت کو بہتر بنایا جاتا ہے۔ مثال کے طور پر ، سب میرین فائبر آپٹک کیبل مواصلات کے نظام میں ، یہ یمپلیفائر مواصلات کے معیار اور وشوسنییتا کو یقینی بناتے ہوئے ، کم آپٹیکل سگنل کی طاقت کو مؤثر طریقے سے بحال کرسکتا ہے۔

فائبر آپٹک سینسر نیٹ ورکس میں ، یہ یمپلیفائر سینسر کے ذریعہ کمزور آپٹیکل سگنل آؤٹ پٹ کو بڑھا سکتا ہے ، جس سے سینسر کی پیمائش کی درستگی کو بہتر بنایا جاسکتا ہے۔ مثال کے طور پر ، فائبر آپٹک درجہ حرارت کے سینسروں میں ، یہ درجہ حرارت کی پیمائش کی درستگی کو یقینی بناتے ہوئے درجہ حرارت کی تبدیلیوں کی وجہ سے آپٹیکل سگنلز کی شدت میں تبدیلیوں کو بڑھا سکتا ہے۔

فائبر لیزر سسٹم میں ، سی بینڈ ایربیم ڈوپڈ فائبر چھوٹے سگنل یمپلیفائر لیزر بیج کے ذرائع کی طاقت کو بڑھانے کے لئے استعمال کیے جاسکتے ہیں ، اس طرح اعلی پاور لیزر آؤٹ پٹ حاصل کرتے ہیں ، جو مادی پروسیسنگ اور میڈیکل لیزر کے علاج جیسے ایپلی کیشنز کے لئے استعمال ہوسکتے ہیں۔
