سلیج براڈ بینڈ لائٹ ذرائع

ایسے منظرناموں میں جہاں فائبر آپٹک سینسر نیٹ ورکس پلوں اور میڈیکل او سی ٹی کے سامان کی ساختی صحت کی نگرانی کرتے ہیں ، مائکرون لیول ریٹنا گھاووں ، سلیج براڈ بینڈ لائٹ ذرائع کو اپنی الٹرا وسیع اسپیکٹرم ، کم ہم آہنگی اور اعلی استحکام کے ساتھ ، اعلی پریسیزن آپٹیکل سسٹم کی حمایت کرنے والے بنیادی اجزاء بن چکے ہیں۔ لیزر ڈایڈس اور لائٹ ایمٹنگ ڈایڈس کے مابین روشنی کے ایک خاص ذریعہ کے طور پر ، یہ آلات ، اپنے منفرد روشنی سے خارج ہونے والے طریقہ کار اور سرکٹ ڈیزائن کے ذریعہ ، صنعتی نگرانی ، بائیو میڈیسن ، اور قومی دفاعی تحقیق کے لئے ناقابل تلافی آپٹیکل حل فراہم کرتے ہیں۔

I. سلیج براڈ بینڈ لائٹ ذرائع کی تعریف اور روشنی سے نمٹنے کا اصول

ایک سلیج براڈ بینڈ لائٹ ماخذ بنیادی طور پر ایک سپر لیمینسینٹ لائٹ ایمٹنگ ڈایڈڈ ہے۔ اس کی بنیادی ڈھانچہ III-V کمپاؤنڈ سیمیکمڈکٹرز (جیسے GAAs اور INP) سے بنی PN جنکشن پر مشتمل ہے۔ جب PN جنکشن پر فارورڈ تعصب وولٹیج کا اطلاق ہوتا ہے تو ، الیکٹرانوں کو N-خطے سے P-Region میں انجکشن لگایا جاتا ہے ، اور P-Region سے N- خطے میں سوراخ انجکشن لگائے جاتے ہیں۔ جب اقلیتی کیریئر اکثریتی کیریئر کے ساتھ بازیافت کرتے ہیں تو فوٹون جاری ہوتے ہیں۔ عام ایل ای ڈی ، سلیجز کے بے ترتیب اچانک اخراج کے برعکس ، بہتر فعال خطے کے ڈھانچے (جیسے کوانٹم کنوؤں اور تناؤ والی پرتوں) کے ذریعے ، فوٹون کو پھیلاؤ کے دوران جزوی محرک اخراج سے گزرنے کے قابل بناتے ہیں۔ اس سے روایتی براڈ بینڈ لائٹ ذرائع کے مقابلے میں کم ہم آہنگی کو برقرار رکھتے ہوئے روایتی براڈ بینڈ لائٹ ذرائع کے مقابلے میں ایک تنگ ورنکرم بینڈوتھ (عام طور پر 6nm-100nm) اور اعلی آؤٹ پٹ پاور کی اجازت ملتی ہے۔

ملٹی ڈیوائس باہمی تعاون کی تکنیکوں کا استعمال کرتے ہوئے ان کی ورنکرم خصوصیات کو مزید بہتر بنایا جاسکتا ہے۔ مثال کے طور پر ، چار سلیج چپس کا استعمال کرتے ہوئے ایک اسکیم ، طول موج کے انتخابی جوڑے کے ذریعے ، ≤3db میں ورنکرم فلیٹ پن کو بہتر بنا سکتی ہے ، جس میں 1528nm-1603nm کے C+L بینڈ کا احاطہ کیا جاسکتا ہے ، جس میں گھنے طول موج ڈویژن ملٹی پلیکسنگ (DWDM) سسٹم کی جانچ کی ضروریات کو پورا کیا جاسکتا ہے۔

ii. سلیج براڈ بینڈ لائٹ ذرائع کی مصنوعات کی خصوصیات

1. سپیکٹرل کارکردگی: سلیج براڈبینڈ لائٹ ذرائع میں عام طور پر 40Nm-100nm کی 3DB بینڈوتھ ہوتی ہے ، جس میں سینٹر کی طول موج عام طور پر استعمال ہونے والے مواصلات اور سینسنگ بینڈ جیسے 850nm ، 1310nm ، اور 1550nm کا احاطہ کرتی ہے۔

2. سپیکٹرل کثافت کنٹرول: ورنکرم فلیٹنگ ٹکنالوجی کا استعمال کرتے ہوئے ، اس کی ورنکرم کثافت کو -30dbm/nm سے -20dbm/nm کی حد میں کنٹرول کیا جاسکتا ہے ، جس سے کثیر طول موج کے نظاموں میں بجلی کے توازن کو یقینی بنایا جاسکے۔

3. بجلی کی استحکام: اے ٹی سی (خودکار درجہ حرارت کنٹرول) اور اے پی سی (خودکار پاور کنٹرول) بند لوپ سرکٹس کو ملازمت دینا ، قلیل مدتی بجلی کے اتار چڑھاو .0.02db (15 منٹ) ، اور طویل مدتی اتار چڑھاو ≤0.05db (8 گھنٹے) ہیں۔ مثال کے طور پر ، BOKOS آپٹو الیکٹرانکس کا 1550nm سلیج لائٹ ماخذ آؤٹ پٹ پاور استحکام ≤ ± 0.05db/8 گھنٹے کی نمائش کرتا ہے جس میں آپریٹنگ درجہ حرارت کی حد -20 ℃ سے 65 ℃ کے آپریٹنگ درجہ حرارت کی حد ہوتی ہے۔

4. ماڈیولر ڈیزائن: ڈیسک ٹاپ (260 × 285 × 115 ملی میٹر) اور ماڈیولر (90 × 70 × 15 ملی میٹر) پیکیجز پیش کرتا ہے ، جو ریموٹ پاور ایڈجسٹمنٹ ، اسپیکٹرل مانیٹرنگ ، اور غلطی کی تشخیص کے لئے RS-232 انٹرفیس اور میزبان کمپیوٹر سافٹ ویئر کی حمایت کرتا ہے۔

iii. سلیج براڈبینڈ لائٹ ذرائع کے اطلاق والے علاقوں

1. فائبر آپٹک سینسنگ سسٹم

تقسیم شدہ فائبر آپٹک سینسنگ میں ، سلیجوں کا کم ہم آہنگی رائلگ بکھرنے کی وجہ سے مداخلت کے شور کو ختم کرسکتا ہے ، جس سے ملی میٹر کی سطح پر مقامی قرارداد کو بہتر بنایا جاسکتا ہے۔ مثال کے طور پر ، آئل پائپ لائن لیک مانیٹرنگ میں ، ایف بی جی سینسر کے ساتھ مل کر 1550nm سلیج لائٹ ماخذ 10 کلومیٹر کی حد میں درجہ حرارت میں 0.1 ℃ کا پتہ لگاسکتا ہے۔

2. میڈیکل امیجنگ (اکتوبر)

آپٹیکل ہم آہنگی ٹوموگرافی (OCT) روشنی کے منبع کی ہم آہنگی کی لمبائی اور بجلی کے استحکام پر انحصار کرتی ہے۔ سلیج (<100μm) کی ہم آہنگی کی لمبائی روایتی لیزرز کے مقابلے میں بہت کم ہے ، جو امیجنگ میں نمونے کی مداخلت سے گریز کرتی ہے۔ بوکوس آپٹ الیکٹرانکس کے 850nm سلیج لائٹ ماخذ کو اوپتھلمک OCT آلات پر لاگو کیا گیا ہے ، جس سے ریٹنا کی 10μm سطح پرتوں کی امیجنگ حاصل کی گئی ہے۔

3. آپٹیکل مواصلات کی جانچ

سی ڈبلیو ڈی ایم ڈیوائس ٹیسٹنگ میں ، سلیج کی وسیع ورنکرم خصوصیات بیک وقت 800nm-1650nm بینڈ کا احاطہ کرسکتی ہیں۔ ایک اعلی ریزولوشن اسپیکٹومیٹر کے ساتھ مل کر ، پیرامیٹرز جیسے چینل وقفہ کاری اور اضافے کے نقصان کو درست طریقے سے ماپا جاسکتا ہے ، جس سے جانچ کی کارکردگی کو 3 سے زیادہ مرتبہ بہتر بنایا جاسکتا ہے۔ 4۔ دفاعی تحقیق: فائبر آپٹک جیروسکوپز کے لئے انٹرفیومیٹر سسٹم میں اعلی پولرائزیشن سلیج لائٹ ذرائع کا استعمال کیا جاسکتا ہے۔ ان کی کم شور والی خصوصیات (RIN <-140db/ہرٹج) کونیی رفتار کی پیمائش کی درستگی کو 0.01 °/گھنٹہ تک بہتر بنا سکتی ہے۔

iv. سلیج براڈ بینڈ لائٹ ذرائع کی پیکیجنگ فارم

1. تتلی پیکیج: 14 پن تتلی پیکیج ، جس میں بلٹ میں تھرمو الیکٹرک کولر (ٹی ای سی) اور آپٹیکل الگ تھلگ شامل ہے۔

2. ڈیسک ٹاپ پیکیج: بجلی کی فراہمی ، درجہ حرارت پر قابو پانے اور مواصلات کے انٹرفیس کو مربوط کرتا ہے ، میزبان کمپیوٹر سافٹ ویئر کنٹرول کی حمایت کرتا ہے ، جو لیبارٹری ریسرچ اور انشانکن منظرناموں کے لئے موزوں ہے۔بوکوس'ڈیسک ٹاپ 1550nm سلیج (195 (W) × 220 (d) × 120 (H)) روشنی کا ذریعہ ٹچ اسکرین اور بٹن آپریشن سے لیس ہے ، جو حقیقی وقت میں آؤٹ پٹ پاور ، طول موج اور دیگر پیرامیٹرز کو ظاہر کرسکتا ہے۔

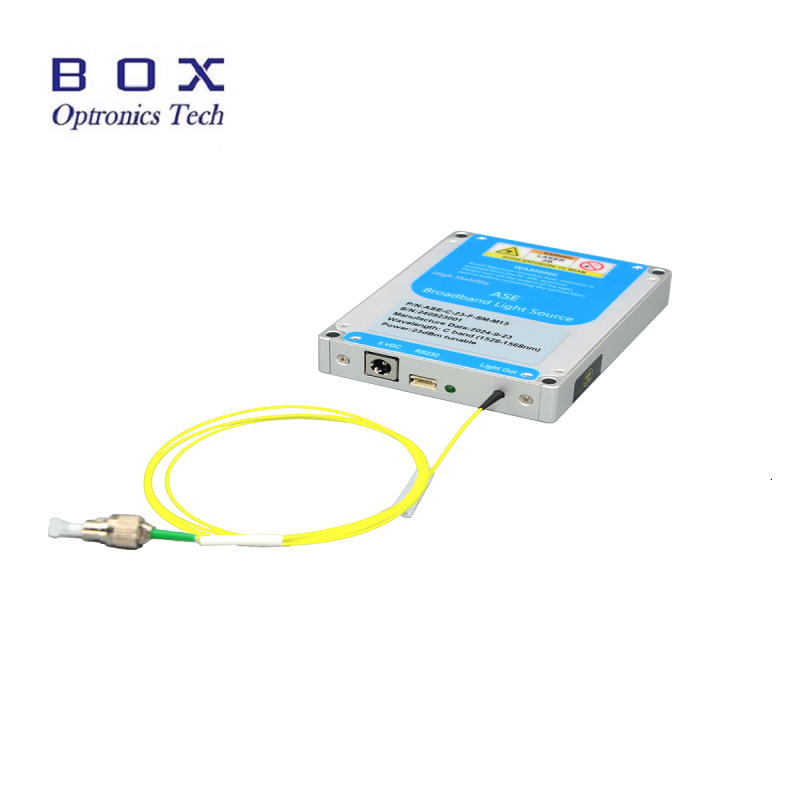

3. ماڈیولر پیکیج: کمپیکٹ سائز (125 (ڈبلیو) × 150 (d) × 20 (h)) ، صنعتی آلات یا فیلڈ ٹیسٹنگ آلات میں براہ راست سرایت کیا جاسکتا ہے ، جس سے نظام کے انضمام کے اخراجات کو کم کیا جاسکتا ہے۔ ماڈیول AC 110 ~ 240V یا DC 5V/4A بجلی کی فراہمی کی حمایت کرتا ہے اور اسٹوریج ماحول کے لئے موزوں ہے جو -40 ℃ سے 85 ℃ تک ہے۔
